Síntese de evidências com tabelas e figuras em um artigo de revisão

Em um artigo de revisão, use tabelas quando o leitor precisa comparar os mesmos atributos entre estudos ou recuperar valores e categorias exatos; use figuras quando a síntese precisa tornar perceptíveis tendências, processos ou relações. Em casos mistos, deixe a afirmação analítica decidir o formato e preserve no visual a mesma força evidencial da síntese.

Os dois formatos servem à síntese de evidências, mas cumprem funções informacionais diferentes. A escolha deve considerar a pergunta da revisão, a comparabilidade das informações, a precisão necessária e o tipo de relação que o leitor precisa interpretar; nenhum formato é superior por si só.

Índice⌄

Escolha entre uma tabela e uma figura com base na tarefa de síntese

Use uma tabela quando a tarefa de síntese exigir comparação precisa de detalhes alinhados ou recuperação de valores exatos; use uma figura quando o leitor precisar perceber tendências, padrões, processos ou relações.

Em casos mistos, a afirmação analítica determina qual representação deve carregar a evidência.

Nenhuma forma é inerentemente superior, pois cada uma apoia uma tarefa informacional diferente.

A comparação abaixo aplica cinco critérios compartilhados — propósito, densidade de dados, precisão, visibilidade de padrão e carga interpretativa — para conectar a propriedade informacional da evidência a uma forma adequada.

Critério	Tabela	Figura
Propósito	Apoia comparação alinhada e recuperação de detalhes específicos.	Apoia o reconhecimento de tendências, padrões, processos ou relações.
Densidade de dados	Acomoda atributos repetidos quando os leitores precisam inspecionar células individuais.	Condensa evidências quando a afirmação analítica diz respeito a uma configuração geral, em vez da recuperação de cada valor individual.
Precisão	Preserva valores exatos e detalhes categóricos para verificação direta.	Enfatiza posição relativa, direção, sequência ou relação quando a recuperação de valor exato é secundária.
Visibilidade de padrão	Exige que os leitores infiram um padrão comparando entradas entre linhas ou colunas.	Torna um padrão ou relação diretamente perceptível quando pode ser representado graficamente.
Carga interpretativa	Coloca a tarefa de comparação sobre o leitor quando as relações precisam ser inferidas a partir de múltiplas entradas.	Reduz a necessidade de examinar entradas individuais quando a afirmação analítica diz respeito a um padrão geral, ao mesmo tempo que exige que a própria relação gráfica seja interpretada.

Por exemplo, os mesmos estudos revisados podem justificar uma tabela quando a afirmação analítica depende da verificação de valores exatos entre os estudos, mas uma figura quando a afirmação diz respeito à direção ou ao padrão que esses valores formam juntos.

A afirmação analítica, portanto, governa qual representação se adequa à tarefa de síntese.

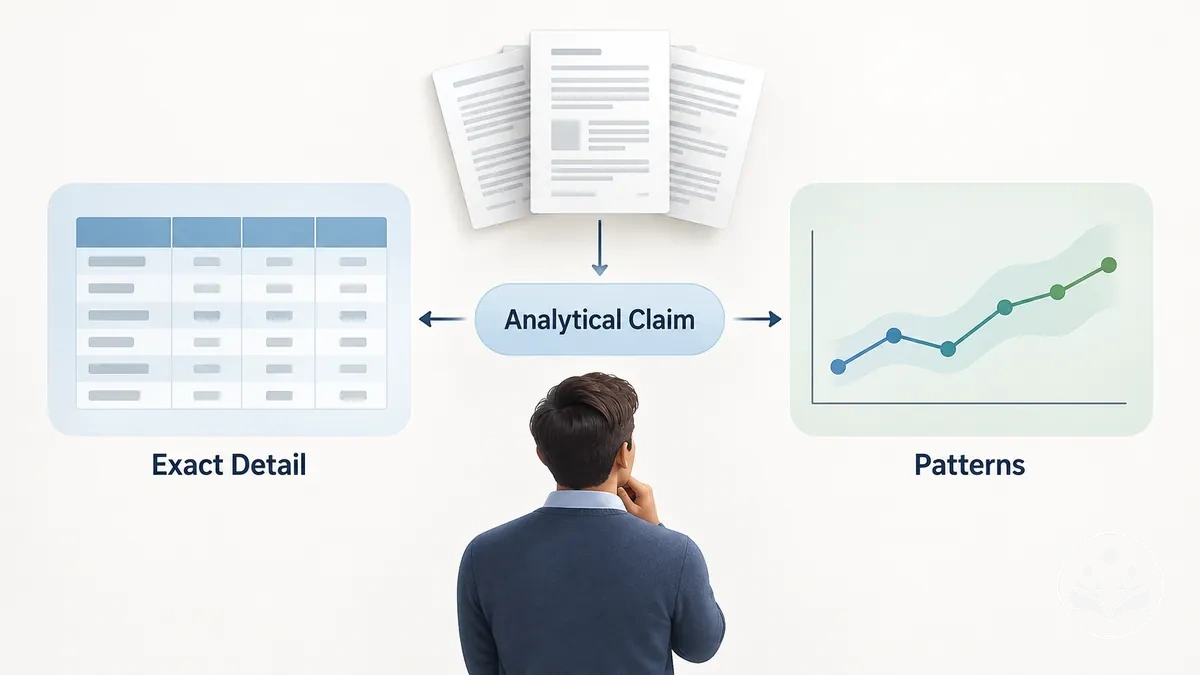

A ilustração a seguir contrasta a recuperação de detalhes exatos com o reconhecimento de uma relação geral entre as evidências, sem repetir os critérios de comparação.

Use tabelas para comparação estruturada entre estudos e detalhes exatos

Tabelas são mais úteis quando os leitores precisam inspecionar detalhes exatos ou comparar, entre estudos, os mesmos atributos.

Ao alinhar atributos repetidos em linhas e colunas, as tabelas preservam a precisão e tornam diferenças nas características dos estudos, métodos, achados e valores exatos mais fáceis de verificar.

Uma figura é preferível quando a principal tarefa informacional é perceber uma tendência ou relação em vez de recuperar detalhes precisos.

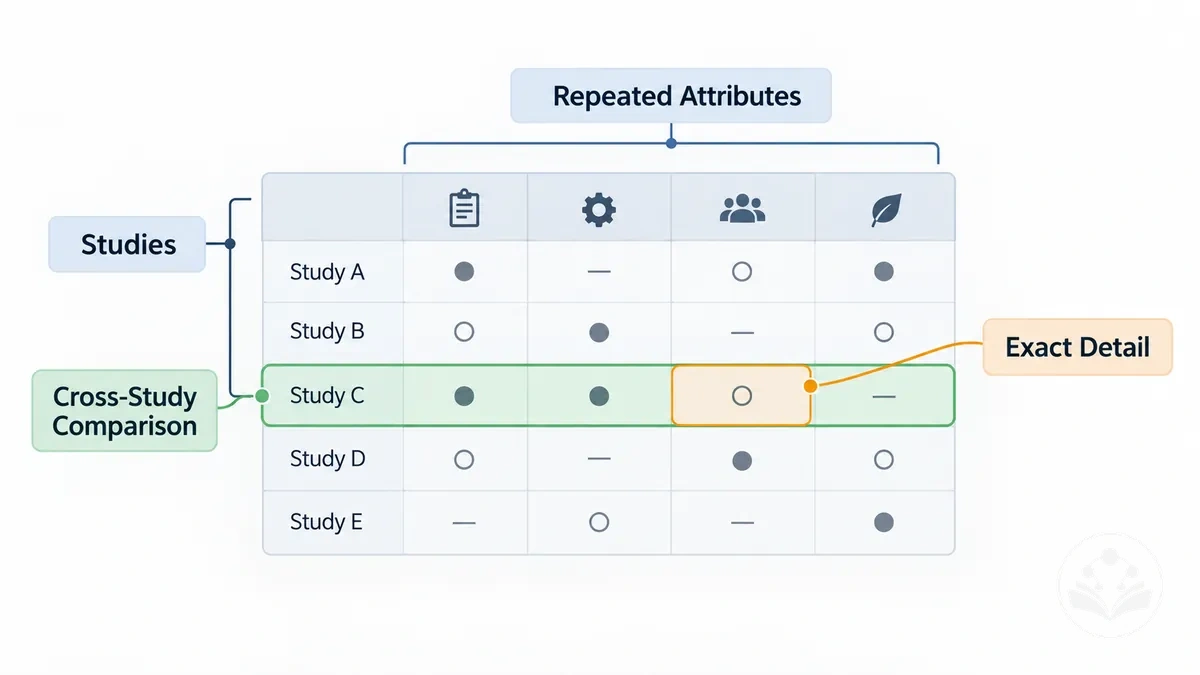

O exemplo anotado demonstra como linhas genéricas de estudo e um pequeno conjunto de colunas de atributos repetidos apoiam a comparação alinhada e a consulta de detalhes exatos sem apresentar achados reais de estudo.

A apresentação tabular é particularmente útil quando campos comparáveis recorrem entre os estudos revisados e os leitores precisam localizar ou verificar informações específicas.

Condições que favorecem uma tabela incluem:

• Características do estudo precisam ser comparadas entre fontes usando os mesmos atributos repetidos.
• Métodos precisam permanecer alinhados para que diferenças metodológicas possam ser identificadas sem reconstruí-las a partir da prosa narrativa.
• Achados incluem valores exatos ou detalhes categóricos cuja precisão é relevante para a afirmação da síntese.
• Atributos repetidos precisam de consulta em nível de célula para que os leitores possam verificar onde os estudos concordam ou diferem.

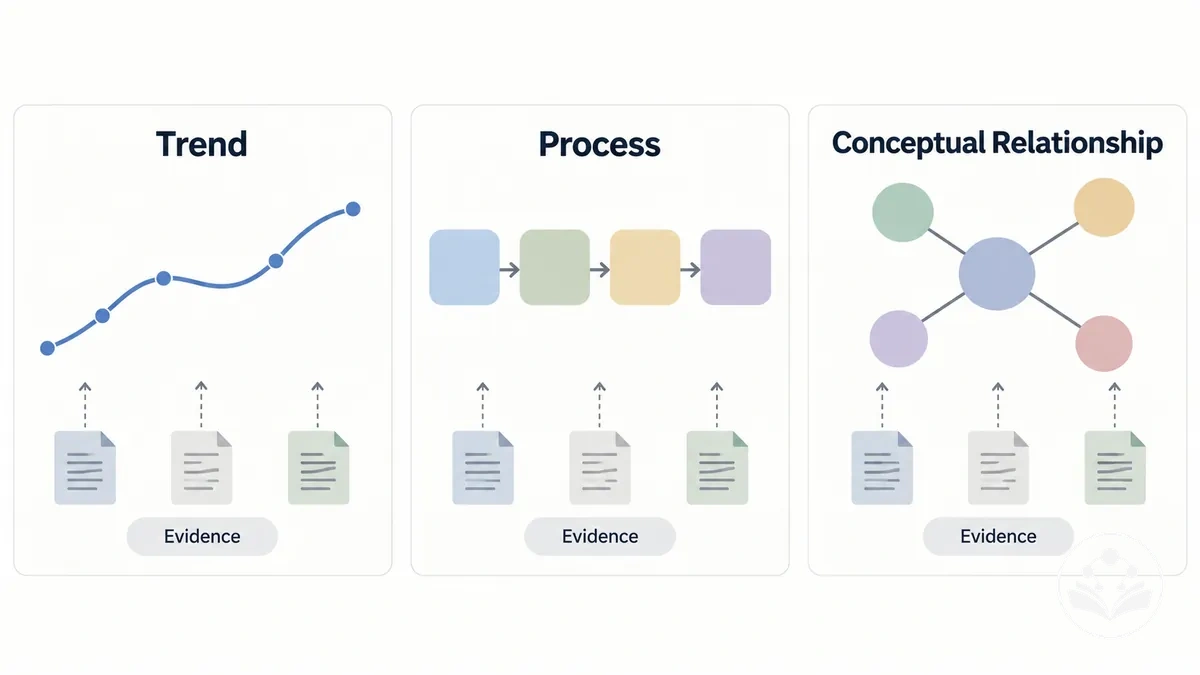

Use figuras para tendências, processos e relações conceituais

Figuras são úteis quando a síntese de evidências depende da percepção pelo leitor de tendências, processos ou relações conceituais que são mais difíceis de inferir apenas a partir de detalhes alinhados.

Elas tornam visíveis padrões, sequências e conexões entre construtos, enquanto a interpretação de cada relação representada permanece limitada pelas evidências revisadas.

Essas três funções de figuras apoiam diferentes tarefas informacionais:

• Tendência: representa uma direção ou padrão entre evidências comparáveis para que o leitor possa interpretar como as observações variam entre estudos, grupos, condições ou tempo, quando as evidências apoiam essa comparação.
• Processo: descreve estágios, sequência ou fluxo para que o leitor possa acompanhar como os elementos são ordenados ou conectados por meio de um processo apoiado pelas evidências revisadas.
• Relação conceitual: mapeia conexões entre construtos para que o leitor possa interpretar como os conceitos são associados ou organizados dentro das evidências revisadas.

A relação representada deve permanecer rastreável até as evidências revisadas.

Uma associação observada deve permanecer uma associação. Uma sequência ou conexão conceitual não deve ser interpretada como causal, a menos que as evidências apoiem essa interpretação.

Construa uma tabela de síntese de evidências em torno de atributos de estudo comparáveis

Uma tabela de síntese de evidências deve ser projetada em torno da pergunta da revisão e do propósito de comparação, utilizando atributos de estudo que possam ser aplicados consistentemente entre os estudos incluídos, em vez de cada detalhe extraído.

Cada estudo pode ocupar uma linha, enquanto as colunas representam campos comparáveis cujos valores ou estados registrados contribuem para a síntese.

Antes de construir a tabela, organize as evidências para que os campos selecionados permaneçam conectados à pergunta da revisão e possam expor semelhanças, diferenças ou lacunas significativas.

Campos centrais comparáveis devem apoiar a comparação entre estudos, enquanto campos específicos da revisão devem ser incluídos apenas quando contribuem diretamente para o propósito analítico.

Construa a tabela em sequência para que cada decisão apoie uma comparação consistente entre estudos.

Verifique o propósito e a lógica dos campos em cada estágio antes de adicionar mais detalhes.

1. Defina o propósito da comparação. Estabeleça o que a tabela de síntese de evidências precisa revelar em relação à pergunta da revisão; verifique se a comparação pretendida pode ser expressa por meio de linhas de estudo e colunas comparáveis.
2. Selecione atributos comparáveis. Escolha atributos de estudo que apoiem o propósito da comparação, separando campos amplamente comparáveis de campos específicos da revisão; verifique se cada campo selecionado contribui para a síntese em vez de servir como armazenamento de notas.
3. Padronize rótulos e categorias. Use rótulos e categorias consistentes para conceitos equivalentes entre os estudos; verifique se a mesma categoria representa o mesmo tipo de valor ou estado onde quer que apareça.
4. Popule a tabela de forma consistente. Registre o valor, estado ou achado de cada estudo nas colunas correspondentes; verifique se informações equivalentes são colocadas em campos equivalentes entre as linhas.
5. Verifique a interpretabilidade. Compare as linhas e colunas preenchidas para confirmar que semelhanças, diferenças e lacunas podem ser identificadas sem reconstruir as notas de origem; revise campos que não contribuem para essa interpretação.

A tabela resultante deve tornar visível a relação entre cada estudo, atributo selecionado, valor ou estado registrado e implicação entre estudos.

Uma tabela de síntese é analiticamente útil quando seus campos comparáveis apoiam a interpretação dos achados, em vez de simplesmente arquivar informações extraídas.

Campos que não podem ser interpretados consistentemente entre os estudos devem ser qualificados, redefinidos ou omitidos quando não apoiam a pergunta da revisão.

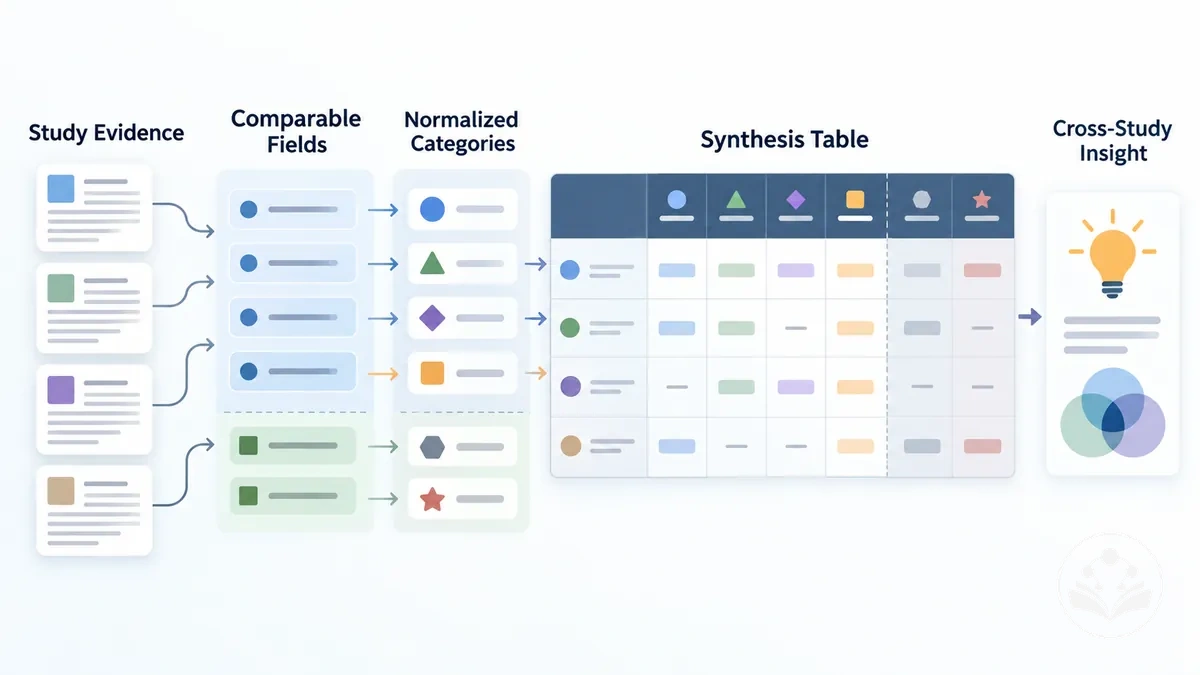

A imagem a seguir ilustra a progressão desde a evidência organizada do estudo até atributos alinhados e uma comparação interpretável entre estudos, sem prescrever uma estrutura de tabela universal.

Inclua identidade do estudo, propósito, métodos e achados principais

Descritores de estudo em uma tabela de síntese identificam cada estudo e fornecem campos comparáveis para interpretar sua contribuição para a revisão.

Descritores centrais geralmente incluem a identidade do estudo por meio de autor e ano ou um identificador de fonte equivalente, o propósito do estudo ou pergunta de pesquisa, métodos ou delineamento e achados principais.

Descritores consistentes ajudam os leitores a distinguir estudos e comparar o que cada um examinou, como foi conduzido e o que encontrou.

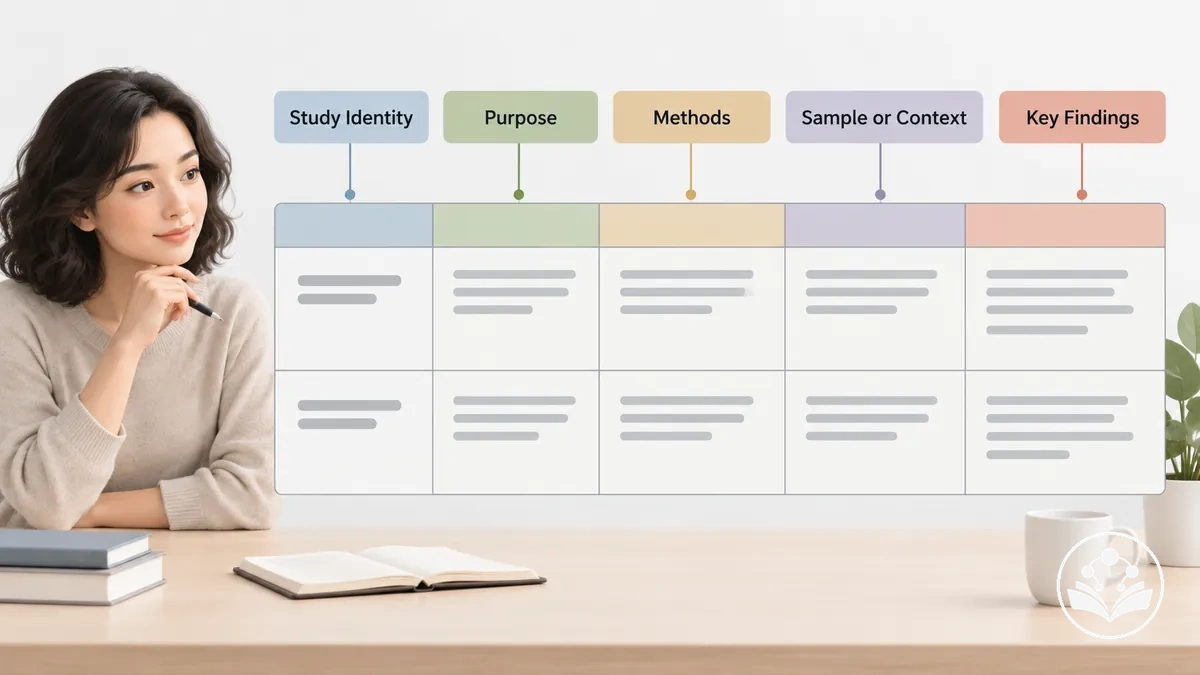

A imagem anotada rotula esses descritores centrais e suas funções analíticas sem implicar que os mesmos campos se aplicam a todas as revisões.

• Identidade do estudo: Autor e ano, ou um identificador equivalente, identifica a fonte representada pela linha.
• Propósito: O objetivo do estudo ou pergunta de pesquisa descreve o que o estudo investigou e apoia a comparação do foco da pesquisa.
• Métodos: O delineamento ou método descreve como o estudo abordou seu propósito e ajuda a contextualizar diferenças nos achados.
• Amostra ou contexto: Quando relevante para a pergunta da revisão, a amostra, o ambiente, a população ou o contexto do estudo ajuda a explicar as condições sob as quais os achados foram produzidos.
• Achados principais: O campo de achados registra os resultados mais relevantes para a pergunta da revisão, para que as evidências possam ser comparadas entre os estudos.
• Qualidade ou avaliação: Informações de qualidade ou avaliação pertencem à tabela de síntese quando o método da revisão as utiliza para interpretar ou diferenciar as evidências incluídas.

Amostra e contexto são campos condicionais, pois seu valor analítico depende se a população, o ambiente ou outras características do estudo afetam a comparação exigida pela pergunta da revisão.

Informações de qualidade ou avaliação também são condicionais e devem ser incluídas quando a avaliação faz parte do método da revisão, em vez de um descritor padrão.

O nível de detalhamento apropriado deve permanecer suficientemente consistente para comparação sem se expandir para informações bibliográficas exaustivas.

Cada campo deve identificar, descrever, contextualizar ou registrar informações que tenham um uso analítico claro na síntese.

Adicione atributos específicos da revisão que exponham padrões e diferenças

Atributos específicos da revisão devem ser adicionados apenas quando ajudam a responder à pergunta da revisão ou expor um padrão significativo entre estudos.

Um atributo candidato contribui para a síntese quando seu valor, estado ou categoria disponível no estudo permite uma comparação que altera a interpretação de temas, contexto ou achados.

Um atributo sem propósito analítico claro adiciona detalhe descritivo sem melhorar a síntese.

Avalie atributos candidatos em ordem de relevância a valor interpretativo.

• Relevância: O atributo passa neste critério quando contribui diretamente para responder à pergunta da revisão ou distinguir um tema, contexto ou categoria de achado; se não afeta o propósito analítico, não justifica uma coluna adicional.
• Comparabilidade: O atributo é útil quando os estudos relatam valores, estados ou categorias que podem ser comparados de forma significativa; informações incompatíveis não devem ser tratadas como equivalentes sem qualificação.
• Consistência: O atributo apoia a comparação quando valores ou categorias equivalentes podem ser representados em um nível consistente de granularidade entre os estudos; definições, unidades ou limites de categoria inconsistentes limitam os padrões que podem ser inferidos.
• Valor interpretativo: O atributo merece uma coluna quando diferenças em seus valores ou estados expõem um padrão ou implicação relevante para a síntese; um campo que meramente registra detalhe sem alterar comparação ou interpretação tem baixo valor analítico.

A utilidade de atributos específicos da revisão depende, portanto, da pergunta da revisão, das informações disponíveis entre os estudos e se essas informações permanecem comparáveis e consistentes.

Um atributo pode ser relevante, mas ainda assim inadequado para comparação entre estudos quando estes relatam categorias ou níveis de detalhe incompatíveis.

Por outro lado, um contexto ou categoria de achado consistentemente relatado pode agregar valor interpretativo quando sua variação distingue um padrão entre as evidências.

Por exemplo, um campo de contexto que separa achados entre ambientes relevantes pode contribuir para a interpretação, enquanto um detalhe descritivo que não altera a comparação permanece não essencial.

Crie figuras que expressem relações sintetizadas

Uma figura de síntese deve começar com uma relação sintetizada apoiada por evidências ou um padrão de evidências, não com um estilo visual preferido.

A afirmação analítica deve determinar quais construtos, categorias, estágios, conexões ou sequência a figura precisa representar.

Após sintetizar estudos, mapeie apenas as relações apoiadas pelas evidências revisadas na figura.

A forma visual deve esclarecer a síntese sem fortalecer uma associação em uma afirmação causal não apoiada.

Construa a figura em uma sequência linear, da seleção da afirmação à verificação.

Cada etapa deve preservar a conexão entre a afirmação analítica, o padrão de evidências e a implicação interpretativa.

1. Identifique a afirmação analítica. Enuncie a afirmação de síntese que a figura deve comunicar; verifique se ela é apoiada pelas evidências revisadas, em vez de inferida a partir de preferência visual.
2. Defina a relação sintetizada. Identifique os construtos, categorias, estágios, conexões ou sequência relevantes; verifique se o tipo de relação corresponde à força e direção das evidências.
3. Mapeie evidências para elementos visuais. Atribua as entidades ou conceitos apoiados a rótulos, posições e conexões; verifique se cada elemento visual corresponde a evidências, e não a uma relação inventada.
4. Simplifique detalhes não essenciais. Mantenha os elementos necessários para expressar o padrão de evidências e a afirmação analítica, omitindo detalhes que não alteram a interpretação; verifique se a simplificação não apaga uma condição ou limitação importante.
5. Verifique a fidelidade. Compare a figura finalizada com as evidências revisadas e confirme se seus rótulos, conexões e sequência apoiam a interpretação pretendida sem implicar mais do que os estudos estabelecem.

Uma figura analiticamente defensável mantém cada relação representada rastreável até as evidências revisadas e torna claras as limitações relevantes por meio de qualificação apropriada.

A simplificação é útil apenas quando preserva o padrão de evidências e não converte incerteza, associação ou sequência em uma afirmação mais forte.

Conexões entre construtos devem refletir o nível de suporte disponível, em vez de sugerir um mecanismo não apoiado.

A verificação encerra o processo ao confirmar que a figura comunica a afirmação de síntese fielmente e não mais fortemente do que as evidências permitem.

Defina o padrão, processo ou relação que a figura deve explicar

A relação que a figura explica deve ser declarada antes da codificação visual. Identifique os construtos, categorias, estágios ou variáveis relevantes e especifique se a síntese sustenta uma associação, sequência, contraste ou proposição conceitual; essa escolha define a força do predicado que a figura pode comunicar.

Mantenha rótulos e conexões consistentes com as evidências revisadas

Cada rótulo e conexão em uma figura deve preservar a terminologia e a força da relação apoiada pelas evidências revisadas. Renomeação decorativa, ambiguidade de unidades ou setas que sugerem direção não sustentada alteram o significado do visual.

Integre tabelas e figuras à narrativa da revisão

Tabelas e figuras carregam a evidência estruturada; a prosa explica por que ela importa. Uma tabela pode reter detalhes exatos, enquanto uma figura pode tornar um padrão ou relação perceptível. A narrativa deve interpretar esses elementos, não repeti-los.

Esse arranjo cria uma divisão de trabalho: o visual atende à comparação estruturada, à consulta precisa ou ao reconhecimento de padrões, enquanto a prosa explica a relevância da evidência. Uma figura pode mostrar um padrão recorrente entre estudos e a narrativa explicar sua implicação; uma tabela pode conservar informações detalhadas enquanto o texto identifica as semelhanças ou diferenças significativas.

A quantidade de detalhes repetidos na prosa deve depender do que o visual já comunica e do que a interpretação exige. Decisões mais amplas sobre onde esses elementos se situam no artigo pertencem a como você estrutura o manuscrito, mas sua função local permanece apoiar a análise ao redor.

A integração eficaz depende da complementaridade entre evidência visual e prosa, não da duplicação.

Referencie cada visual onde ele avança o argumento analítico

Uma tabela ou figura deve ser referenciada onde sua evidência visual apoia uma afirmação analítica específica. A frase ao redor precisa indicar por que aquela comparação, padrão ou relação importa para a interpretação em desenvolvimento.

O mesmo princípio vale para figuras: a referência pode destacar um padrão recorrente ou uma relação relevante, mas deve ser seguida pela interpretação que explica como a evidência identificada avança o argumento analítico.

Interprete o padrão em vez de repetir o visual em prosa

A prosa deve explicar o que o padrão visual significa, em vez de reproduzir cada valor ou rótulo já disponível na tabela ou figura. Valores exatos só precisam reaparecer quando são necessários para sustentar a interpretação.

Convergência entre estudos pode indicar consistência quando os achados relevantes são suficientemente comparáveis; divergência pode refletir diferenças nos achados, contexto, métodos ou outras condições que exigem qualificação. Uma relação visível deve permanecer descrita como associação quando esse é o nível de suporte disponível, e não ser convertida em causalidade.

Uma descrição fraca apenas aponta que elementos aparecem juntos; uma interpretação mais útil explica o padrão compartilhado, sua base de evidências, as limitações que afetam a inferência e sua relevância argumentativa. Distinções semelhantes podem ser examinadas em exemplos de artigos de revisão após o padrão local e sua base evidencial terem sido estabelecidos.

Verifique se cada tabela e figura é necessária, clara e autocontida

Cada tabela e figura deve ser necessária, clara e suficientemente autocontida para seu papel pretendido na revisão.

Um visual necessário agrega valor analítico ao melhorar a compreensão, comparação ou síntese em relação à pergunta da revisão.

Um visual claro apresenta conteúdo preciso com rótulos legíveis e terminologia consistente, enquanto um visual autocontido fornece título, legenda, rotulagem ou outro contexto suficiente, quando apropriado, para que seu significado seja compreendido.

Se a remoção do visual não reduzir a compreensão, comparação ou síntese, reconsidere se ele é necessário.

A qualidade visual depende do valor analítico e da interpretação precisa, e não da quantidade, estética ou complexidade.

As verificações abaixo avaliam se cada visual está alinhado com a pergunta da revisão, comunica seu conteúdo com precisão, permanece interpretável e evita duplicação desnecessária com a prosa.

Uma verificação reprovada deve levar a uma revisão específica ou, quando o visual não contribui com valor distinto, à remoção.

Checklist antes de manter o visual

• Necessidade: A tabela ou figura melhora a compreensão, comparação ou síntese? Se não, integre as informações úteis em outro lugar ou omita o visual.
• Alinhamento com a pergunta da revisão: O visual apoia uma pergunta, comparação, padrão ou relação relevante para a pergunta da revisão? Se não, revise seu propósito analítico ou omita-o.
• Precisão: Os valores, categorias, relações e outros conteúdos exibidos representam com precisão as evidências revisadas? Se não, corrija o conteúdo antes de manter o visual.
• Título ou legenda: Quando um título ou legenda é apropriado, ele identifica o assunto do visual e fornece o contexto necessário para interpretação? Se não, revise-o para maior clareza.
• Rótulos: Os rótulos identificam as variáveis, categorias, grupos, estágios ou outros elementos relevantes sem ambiguidade? Se não, esclareça os rótulos.
• Terminologia: A terminologia é consistente dentro do visual e com a síntese que ele representa? Se não, alinhe termos equivalentes preservando distinções significativas nas evidências.
• Legibilidade: A estrutura e as relações do visual podem ser seguidass sem confusão evitável? Se não, simplifique ou reorganize a apresentação preservando as informações necessárias.
• Autocontenção: A tabela ou figura pode ser compreendida com seu título, legenda, rótulos, legenda (quando aplicável) e outro contexto necessário, sem depender da prosa para fornecer significado ausente? Se não, adicione ou esclareça o contexto necessário.
• Não duplicação: O visual adiciona informações ou função analítica além do que a prosa já comunica? Se meramente duplica a prosa, reduza a duplicação ou integre a informação na forma mais adequada.
• Valor analítico: O visual tem um propósito interpretativo claro na síntese? Se não, revise-o para servir a uma função analítica específica ou omita-o. Se o visual ainda não agregar valor analítico distinto após a revisão, simplifique-o, integre suas informações úteis em outro lugar ou remova-o.
